GPU Number 用户指南

重要说明​

注意 GPU Number 在 Volcano v1.9 中已弃用，建议使用 HAMI 项目提供的 Volcano vGPU 功能，详见此处。

环境准备​

安装 Volcano​

1. 从源码安装​

请参考安装指南安装 Volcano。

安装完成后，更新调度器配置：

kubectl edit cm -n volcano-system volcano-scheduler-configmap

Volcano v1.8.2 以上（不含 v1.8.2）使用以下 ConfigMap：

kind: ConfigMap
apiVersion: v1
metadata:
  name: volcano-scheduler-configmap
  namespace: volcano-system
data:
  volcano-scheduler.conf: |
    actions: "enqueue, allocate, backfill"
    tiers:
    - plugins:
      - name: priority
      - name: gang
      - name: conformance
    - plugins:
      - name: drf
      - name: deviceshare
        arguments:
          deviceshare.GPUNumberEnable: true # enable gpu number
      - name: predicates
      - name: proportion
      - name: nodeorder
      - name: binpack

Volcano v1.8.2 及以下（含 v1.8.2）使用以下 ConfigMap：

kind: ConfigMap
apiVersion: v1
metadata:
  name: volcano-scheduler-configmap
  namespace: volcano-system
data:
  volcano-scheduler.conf: |
    actions: "enqueue, allocate, backfill"
    tiers:
    - plugins:
      - name: priority
      - name: gang
      - name: conformance
    - plugins:
      - name: drf
      - name: predicates
        arguments:
          predicate.GPUNumberEnable: true # enable gpu number
      - name: proportion
      - name: nodeorder
      - name: binpack

2. 从发布包安装​

与上文相同，安装后更新 volcano-scheduler-configmap 中的调度器配置。

安装 Volcano 设备插件​

请参阅 Volcano 设备插件。

  • 需将 Volcano 设备插件配置为支持 gpu-number，即设置 --gpu-strategy=number。更多信息见 Volcano 设备插件配置。

验证环境就绪​

检查节点状态，可分配资源中包含 volcano.sh/gpu-number 即表示正常。

$ kubectl get node {node name} -oyaml
...
Capacity:
  attachable-volumes-gce-pd:  127
  cpu:                        2
  ephemeral-storage:          98868448Ki
  hugepages-1Gi:              0
  hugepages-2Mi:              0
  memory:                     7632596Ki
  pods:                       110
  volcano.sh/gpu-memory:      0
  volcano.sh/gpu-number:      1
Allocatable:
  attachable-volumes-gce-pd:  127
  cpu:                        1930m
  ephemeral-storage:          47093746742
  hugepages-1Gi:              0
  hugepages-2Mi:              0
  memory:                     5752532Ki
  pods:                       110
  volcano.sh/gpu-memory:      0
  volcano.sh/gpu-number:      1

运行需要多张 GPU 卡的 Job​

通过在容器资源请求中声明 volcano.sh/gpu-number，Job 可使用多张独占 NVIDIA GPU：

$ cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: gpu-pod1
spec:
  containers:
    - name: cuda-container
      image: nvidia/cuda:9.0-devel
      command: ["sleep"]
      args: ["100000"]
      resources:
        limits:
          volcano.sh/gpu-number: 1 # 请求 1 张 GPU
EOF

若上述 Pod 申请多张 GPU，每个 Pod 将独占对应 GPU 卡：

$ kubectl exec -ti  gpu-pod1 env
...
NVIDIA_VISIBLE_DEVICES=0
VOLCANO_GPU_ALLOCATED=1
...

多张 GPU 卡请求的工作原理​

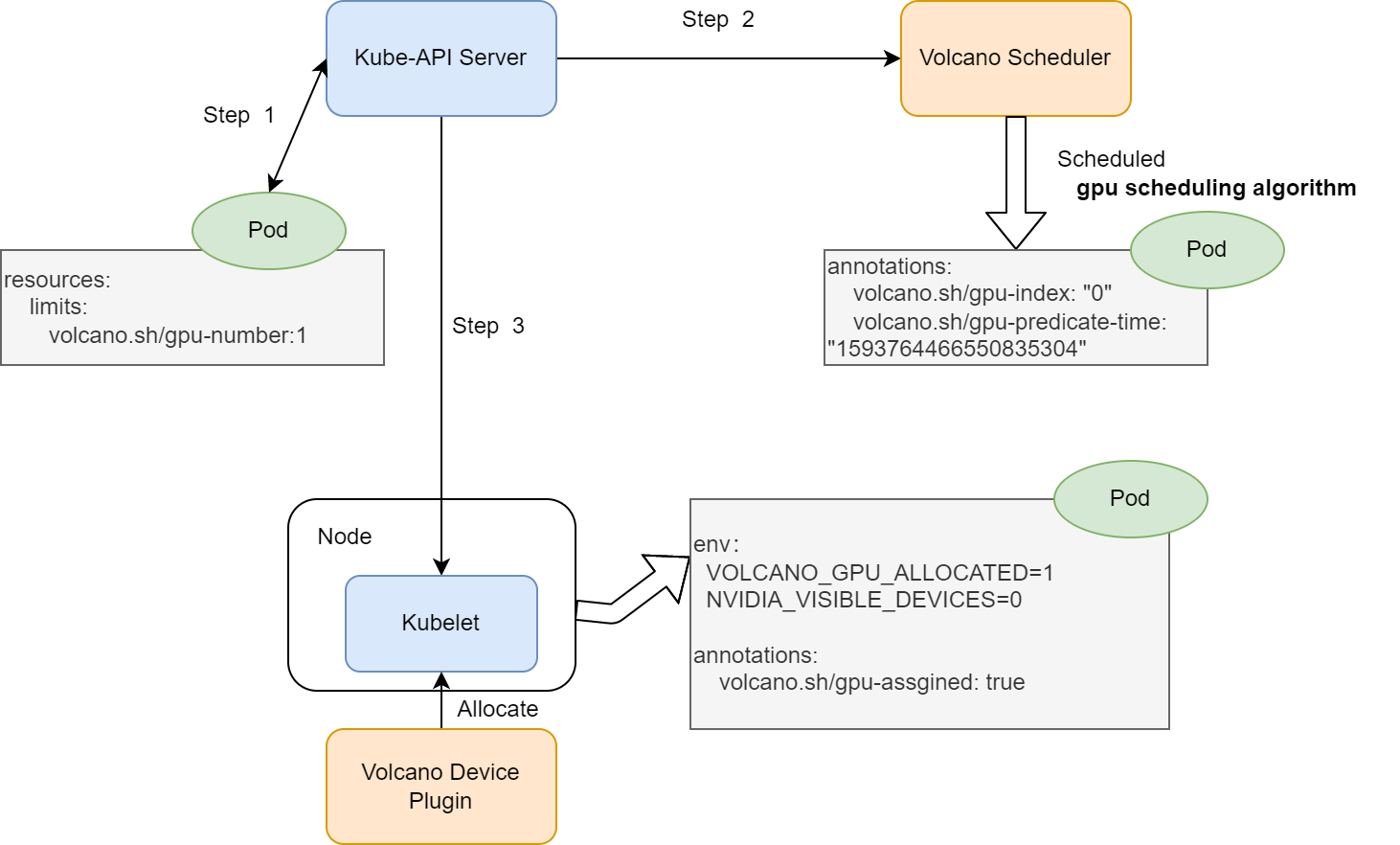

整体架构与 GPU 共享类似，但每个 Pod 的 gpu-index 结果为多张 GPU 卡索引列表。

gpu_number

  1. 创建带有 volcano.sh/gpu-number 资源请求的 Pod；

  2. Volcano 调度器进行谓词过滤并分配 GPU 卡，并添加如下注解：

annotations:
  volcano.sh/gpu-index: "0"
  volcano.sh/predicate-time: "159376446655083530"
  1. kubelet 监听绑定到本节点的 Pod，在运行容器前调用 allocate API 设置环境变量：
env:
  NVIDIA_VISIBLE_DEVICES: "0" # GPU 卡索引
  VOLCANO_GPU_ALLOCATED: "1" # 分配的 GPU 数量
